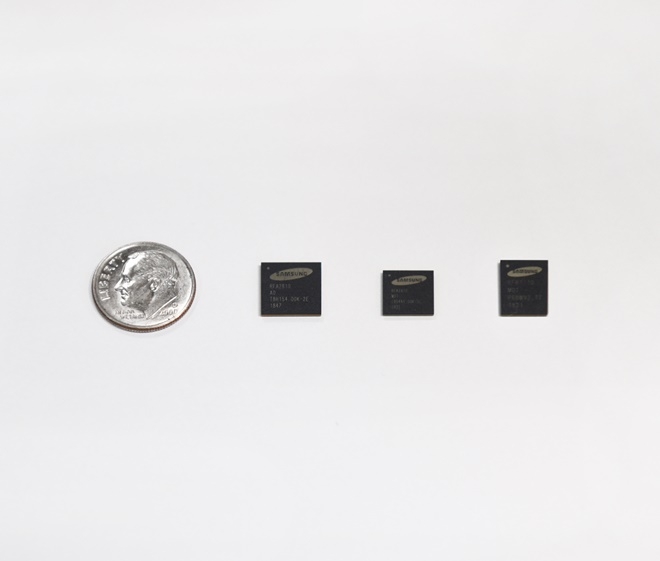

차세대 무선 통신 핵심칩은 지원 주파수와 통신 성능을 대폭 개선하면서도, 저전력 성능은 여전히 업계 최고 수준인 것이 특징이다. 삼성전자는 지난 2017년 업계 최고 수준의 저전력 성능을 가진 1세대 무선 통신 핵심칩을 개발한 바 있다.
또한, 차세대 무선 통신 핵심칩의 크기도 기존 대비 약 36% 작아졌고, 저전력 기능과 방열구조물 최소화로 5G 기지국을 더욱 소형화할 수 있다.
삼성전자는 올 2분기부터 차세대 무선 통신 핵심칩을 양산할 예정이며, 유럽, 미국에서 추가 할당 예정인 24GHz, 47GHz 주파수 대응 칩은 올해 안에 추가 개발한다.

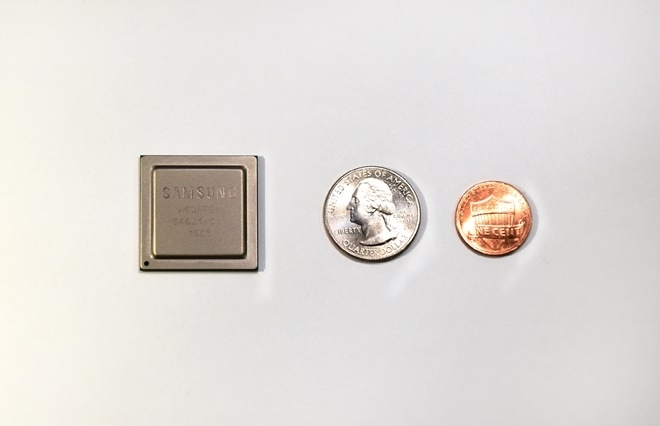

또한, 삼성전자는 디지털-아날로그변환 칩(DAFE) 자체 개발에도 성공했다.
디지털-아날로그변환 칩은 5G 초광대역폭 통신 시 디지털 신호와 아날로그 신호를 상호 변환하는 칩으로 5G 기지국에 적용하면 제품의 크기와 무게, 전력 소모를 약 25% 줄여 준다.
기지국의 소형·경량화는 통신 사업자의 네트워크 투자비용 및 운영비용을 줄여 더 많은 지역에서 더 빨리 5G 서비스를 제공할 수 있게 된다.
전경훈 삼성전자 네트워크사업부장(부사장)은 "삼성전자는 한국과 미국에서 5G 상용화를 선도하고 있으며, 현재까지 국내외 핵심 사업자들에게 3.6만대 이상의 5G 기지국 공급을 완료했다”며 "5G 시장 선두업체로서 지속적인 5G 기술 차별화를 통해 초고속·초저지연·초연결 인프라 확산을 가속화하고 4차 산업혁명 시대를 열어 개인의 삶과 산업에 새로운 변화를 이끌 것”이라고 말했다.
